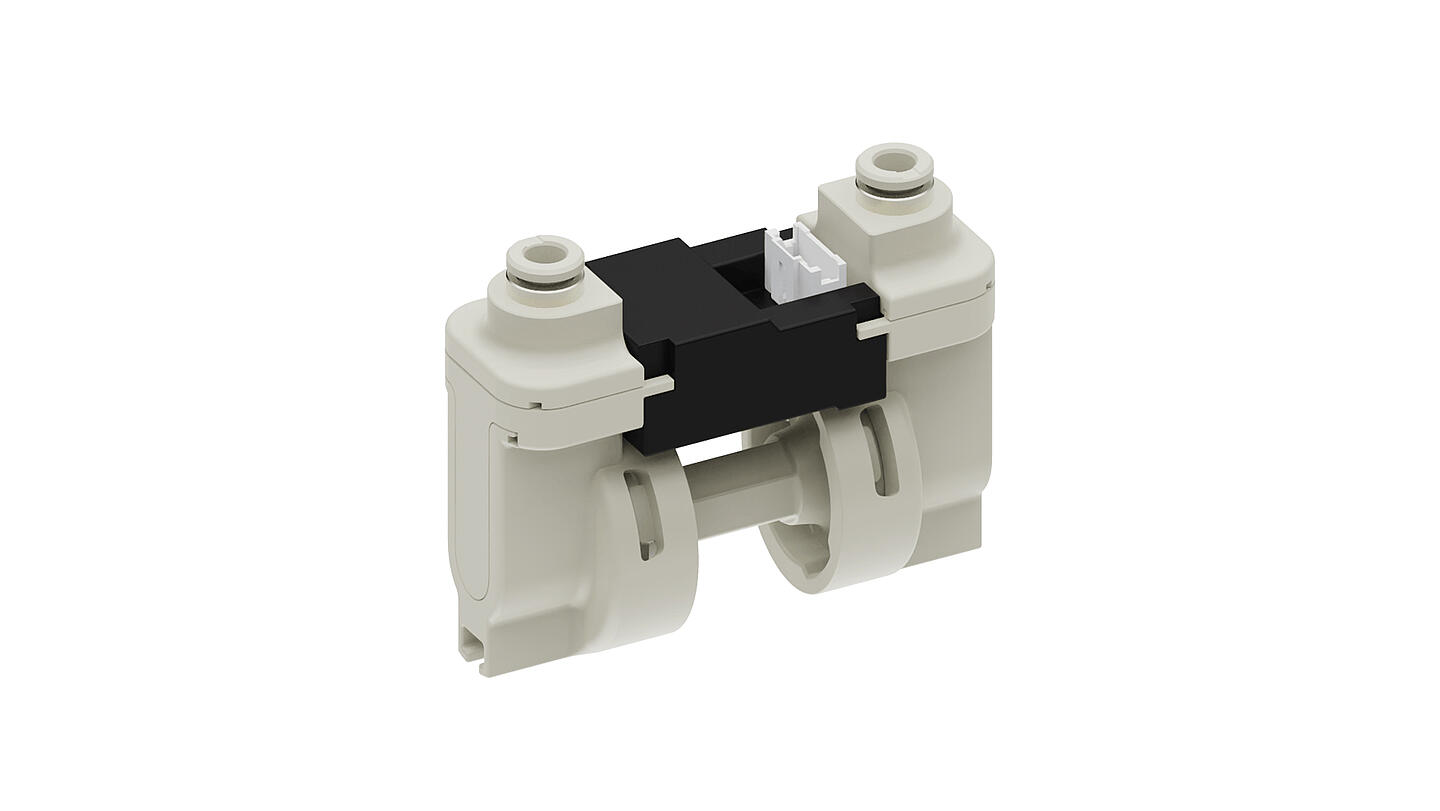

Sensore di flusso a ultrasuoni IFS

Per misurare con precisione, in modo igienico e senza contatto il flusso dei liquidi

Qualità del prodotto e stabilità del processo al più alto livello

Ecco le caratteristiche peculiari del sensore di flusso a ultrasuoni IFS. L'IFS misura con precisione i flussi, garantendo così un dosaggio preciso nell'applicazione.

1 Esatta
2 Igienica
3 Senza contatto

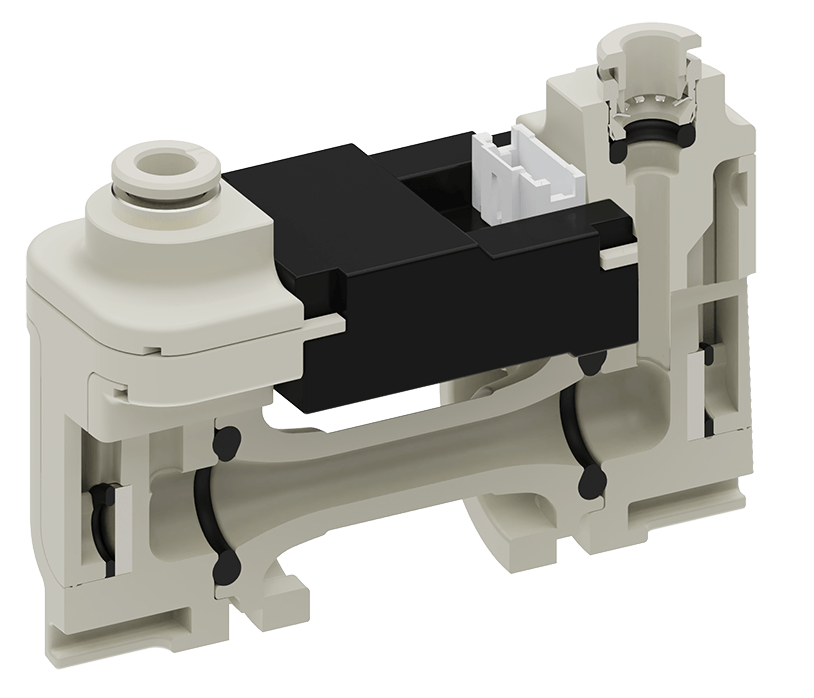

Sensore di flusso a ultrasuoni IFS

Connettore push-in AVS Römer con tecnologia brevettata hyperfit®
Elettronica di analisi per valutazione della misura in tempo reale
Sensori a ultrasuoni per la misurazione senza contatto

I vantaggi

Design igienico

Misurazione senza contatto
Costruzione ottimizzata per i volumi morti
Concetto di tenuta brevettato hyperfit®

Misurazione veloce e precisa

Tecnologia di processori ad alte prestazioni
Valutazione della misura in tempo reale

Massima prestazione

La sezione trasversale libera del tubo permette un flusso completo
Misurazione precisa tramite compensazione integrata della temperatura

Ampia gamma di applicazioni

Acqua
Latte
Sciroppo
Altri su richiesta

Possibilità di integrazione

Diversi segnali in uscita:

Analogico: 0-5 VDC (impulso opzionale)
Digitale: Modbus I²C (inclusa la descrizione dell'interfaccia)

Su misura per le vostre esigenze

Standard: Connettore push-in AVS Römer nelle dimensioni 4, 6 e 8 mm
Soluzioni personalizzate su richiesta

Funzionamento

La misurazione del flusso a ultrasuoni avviene tramite il metodo del tempo di transito differenziale:

v_m= (c² /2 • L) • (1/t₁ - 1/t₂)

v_m = velocità di flusso media
c = velocità del suono
L = lunghezza del tratto di misurazione tra il sensore 1 e il sensore 2
t₁ = tempistica dal sensore 1 al sensore 2
t₂= tempistica dal sensore 2 al sensore 1

Dalla velocità media di flusso e dalla sezione trasversale A si ottiene il flusso Q:

Q = v_m • A
